AD8420外表放大器参数介绍及中文PDF下载

AD8420相关信息来自ADI官网,具体参数以官网公布为准,AD8420供应信息可在查IC网搜索相关

AD8420相关信息来自ADI官网,详细参数以官网发布为准,AD8420供给信息可在查IC网查找相关供给商。

产品概况

AD8420是一款低成本、宽电源电压规模的扩大器产品,用两个电阻可将增益设为1至1000之间的恣意数值。该器材经过优化,用于在存在大共模信号时扩大小差分电压。

AD8420根据一种电流形式架构,具有超卓的输入共模规模。与惯例外表扩大器不同,AD8420无需双电源即可轻松扩大等于或略低于地电压的信号。AD8420具有一个全规模轨到轨输出,其输出电压彻底独立于输入共模电压。

AD8420既支撑单电源也可选用双电源供电。该器材非常适用于选用受限单电源的便携式体系以及选用较大双电源供电的体系。增益经过两个电阻之比来设定。用户能够使用参阅引脚使输出电压偏移,当输出信号需要以详细电压(如中心电源电压)为中心时,该特性非常有用。

AD8420选用8引脚MSOP封装,确保功能的额外温度规模为−40°C至+85°C,而器材工作温度规模为−40°C至+125°C。

使用

  • 桥式扩大器
  • 压力丈量
  • 医疗仪器
  • 便携式数据收集
  • 多通道体系

优势和特色

  • 最大电源电流:90 μA
  • 最小共模抑制比(CMRR):100 dB
  • 可驱动高容性负载:~700 pF
  • 轨到轨输出
  • 输入电压规模可低至地电压以下
  • 经过2个外部电阻设置增益可在任何增益下完成低增益漂移
  • 极宽电源电压规模
    单电源:2.7 V至36 V
    双电源:±2.7 V至±18 V
  • 带宽(G = 100):2.5 kHz
  • 输入电压噪声:55 nV/√Hz
  • 欲了解更多特性,请参阅数据手册

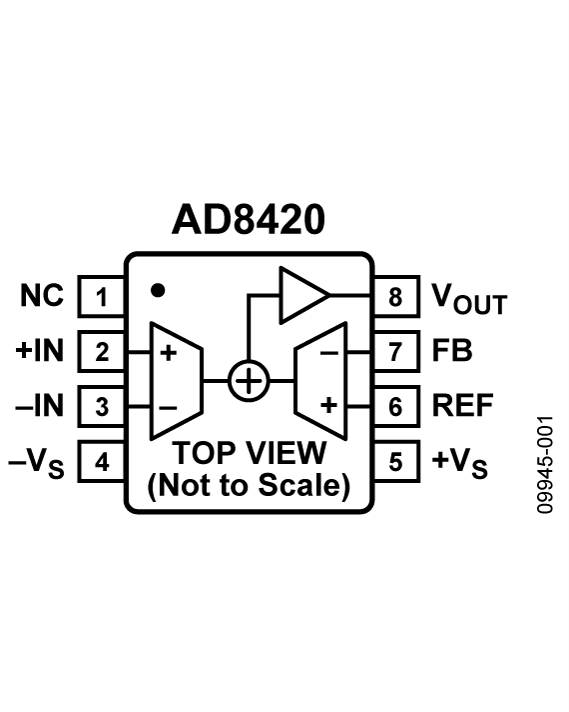

AD8420电路图

AD8420

AD8420中文PDF下载地址

AD8420下载链接地址:https://www.analog.com/media/en/technical-documentation/data-sheets/AD8420.pdf
