NB7232引脚功用_NB7232内部方框图

本站为您提供的NB7232引脚功能_NB7232内部方框图,NB7232是一款触摸(按键)式无级调光(调速)/开关电路,它完全兼容于早期的LS7232、CS7232、M7232、SM7232等,NB7232采用CMOS工艺,工作电压5V,较早期采用PMOS工艺的LS7232(工作电压15V)的性能和稳定性要好的多。

  NB7232是一款接触(按键)式无级调光(调速)/开关电路,它彻底兼容于前期的LS7232、CS7232、M7232、SM7232等,NB7232选用CMOS工艺,作业电压5V,较前期选用PMOS工艺的LS7232(作业电压15V)的功用和稳定性要好的多。首要用作于日子中白炽灯火(台灯、吊灯等)和马达速度(台扇、吊扇、吸尘器等)的操控,它与一个首要由双向可控硅组成的外围电路一同,选用接触(或按键)方法对光源(或马达)进行调光(或调速)及开关的操控,并具有调光或调速方位的回忆功用。NB7232选用8引脚DIP封装工艺。

  NB7232引脚功用



  1、Vss—5V电源。

  2、Doze—渐暗功用。当导通角最大(159°)时。外界对该脚施于83±3个脉冲,则SCR的导通角从159°接连变至40°,最终截止(不输出触发脉冲)。

  3、Cap—相环外接滤波电容(参考值0.47μF)。

  4、Syn—市电频率同步信号输入端。

  5、Sen2—接触操控端。低电平触发,人体接触点。

  6、Sala—远间隔操控端。高电平触发,抗干扰好,适于较远间隔的按键式调光操控。

  7、VDD—0V。

  8、Out—输出触发脉冲。

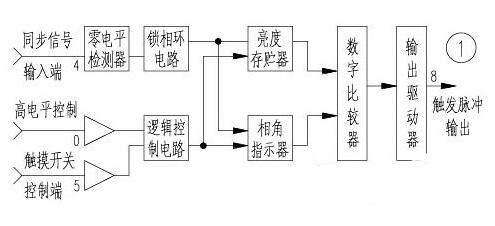

  NB7232内部方框图



  NB7232电气参数

  1、电源电压:5V。

  2、输出脉宽:40ms。

  3、输出触发脉冲导通角:41°~159°。

  4、调光周期(从最亮到最亮):4.2s。

  5、电源电流:1.5~2.5mA。

  6、输出端灌入电流:≤25mA。

  7、输出触发脉冲幅度:Vss-3V。

  8、渐暗脉冲:83±3。
