ISL8225M:双15A单30A电流输出稳压器计划

通过自动电流共享和相交差允许6个模块并连输出能力可达180A,输出电压精度为1.5%,差动远程电压传感和快速瞬态响应实现高性能的功率系统。为增强系统的可靠性,内建过压、过流和过温保护。图1ISL822

经过主动电流同享和相交差答应6个模块并连输出才能可达180A,输出电压精度为1.5%,差动长途电压传感和快速瞬态呼应完成高性能的功率体系。为增强体系的可靠性,内建过压、过流和过温维护。

图1 ISL8225M内部方框图

ISL8225M为热增强型QFN封装。其超卓的功率和低热阻,使其能够无需散热片或电扇而满功率运转。此外,该器材具有外部引线的QFN封装,能够方便地进行勘探和视觉焊接查看。

ISL8225M首要特性

●全封闭的双通道降压开关电源

●高达100W的输出,17mm的方形PCB

●双15A或单30A输出

●高达95%的转化功率

●4.5V~20V的输入电压规模

●0.6V~6V的输出电压规模

●1.5%输出电压精度,差分长途传感

●最高六个模块能够并联以支撑180A输出电流

●输出过压、过流和过温维护

●全功率操作,无需散热片或电扇

图2 ISL8225M计划原理图表1 ISL8225M计划资料清单

●外部引线QFN封装,可方便地进行

勘探和视觉焊接查看

ISL8225M运用

●核算、网络和电信基础设施设备

●工业和医疗设备

●通用点负载(POL)电源

ISL8225M计划

ISL8225M是完好的双通道降压开关形式DC/DC模块。其双输出能够很简略地并联成单路输出,加大电流。这种高功率,电流同享的DC/DC电源模块能够方便地被运用到耗电的数据通信、电信和FPGA.树立一个完好的,双通道15A的规划计划,只是需求一个ISL8225M,一些无源元件和VOUT设定电阻。

ISL8225M即拿即用,其专利的多相操作电流同享大大降低了纹波电流,也降低了BOM本钱和复杂性。ISL8225M选用耐热增强型,紧凑的17 mm×17mm×7.5mm QFN封装,在满载工作和过温时,无需强制空气冷却。其管脚衔接简略,很少的外部元件,使PCB的规划简化成组件层和一个简略的接地层。

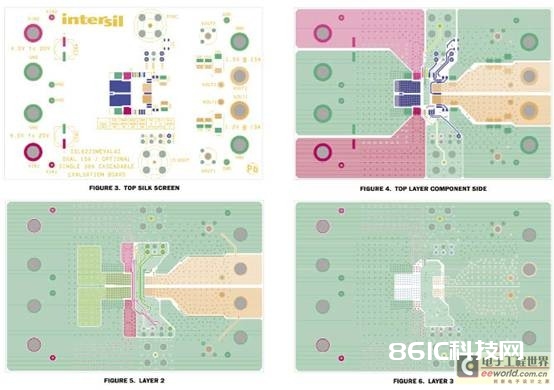

图3 PCB元件布局图

该ISL8225MEVAL4Z评价板专用于双15A输出。这款主板也能够很简略地转化为30A单输出。ISL8225MEVAL4Z板可经过SYNC和CLKOUT管脚进行相移,用于并联或多个输出运用。这款主板的输入电压为4.5V~20V,默许输出设置为1.2V和1.5V.
