AD9877混合信号前端(MxFE)参数介绍及中文PDF下载

AD9877相关信息来自ADI官网,具体参数以官网公布为准,AD9877供应信息可在查IC网搜索相关

AD9877相关信息来自ADI官网,详细参数以官网发布为准,AD9877供给信息可在查IC网查找相关供给商。

产品概况

AD9877是一款单电源电缆调制解调器/机顶盒混合信号前端,内置发射途径插值滤波器、完好正交数字上变频器和发射DAC。接纳途径内置12位ADC和双通道8位ADC。内部需求的一切时钟和输出体系时钟均由PLL从单晶体或时钟输入发生。

发射途径插值滤波器供给12或16倍的升采样系数,输出信号带宽高达8.4 MHz。直接数字频率合成器(DDS)能够发生最高65 MHz的载波频率,频率调谐分辨率为26位。发射DAC的分辨率为12位,能以高达232 MSPS的采样速率作业。模拟输出能够在0 dB至7.5 dB规模内调整,步进为0.5 dB,以便在输出电平需求下降时坚持发射途径信噪比(SNR)功能。

12位ADC具有超卓的欠采样功能,使其可供给10个以上的有效位数(ENOB),中频输入最高可达75 MHz。12位中频ADC的采样速率最高达33MHz,使其能够处理宽带信号输入。

供给两个可编程Σ-Δ型DAC,可用来操控可变增益放大器(VGA)或电压操控调谐器等外部元件。

该器材集成有CA端口,使主机处理器能经过MxFE串行端口(SPORT)操控AD8321/AD8323或AD8322/AD8327可编程增益放大器(PGA)电缆驱动器。

AD9877选用100引脚MQFP封装。与引脚兼容产品AD9873比较,其接纳途径欠采样功能更佳,本钱更低。额外温度规模为-40ºC至+85ºC工业温度规模。

优势和特色

  • 低本钱3.3 V CMOS MxFE®,用于MCNS-DOCSIS、DVB、DAVIC兼容机顶盒和电缆调制解调器使用
  • 232 MHz正交数字上变频器
  • 12位直接中频DAC (TxDAC+®)
  • 最高65 MHz载波频率DDS
  • 可编程采样时钟速率
  • 可选插值滤波器

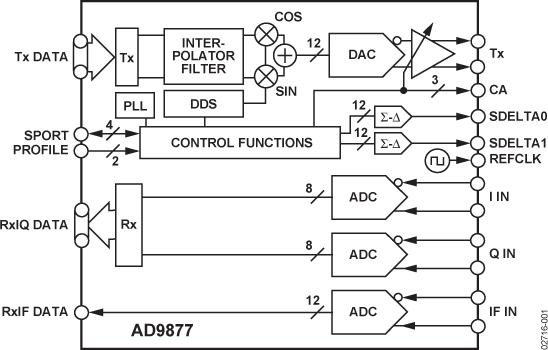

AD9877电路图

AD9877

AD9877中文PDF下载地址

AD9877下载链接地址:https://www.analog.com/media/en/technical-documentation/data-sheets/AD9877.pdf
