双通道逻辑操控高速实时数据收集体系的规划

设计了一种全新构架的高性能数据采集系统。采用平衡式双通道对称结构,可对32路输入信号进行灵活控制。系统中采用了高速A/D转换器、大容量的FIFO SRAM、CPLD技术和PCI数据通信接口,实现了实时

在现代工业生产操控体系中,需求完成很多数据的实时收集和处理,以使生产过程得到及时操控。参阅文献[1]介绍了根据一个模仿开关CD4052和A/D转化器AD574规划的数据收集卡,能够完成8路信号收集,该数据收集卡只适用于小体系的数据收集;参阅文献[2]介绍了根据AD1674完成的双通道并行高速数据收集卡,可完成16路信号收集,选用ISA总线计算机接口。而关于更多路信号的收集处理,在实时性方面对数据收集体系提出了更高的要求,传统的ISA总线接口的低速数据收集体系现已不能适应现行的要求。

本文规划了一种全新构架的高速实时数据收集体系。该体系选用现行的高速微机PCI数据通讯接口[3-4];运用了高速高精度的A/D器材[5]、片上缓冲存储技能[6]、灵敏的多通道数据转化和CPLD[7-8]技能,使体系的硬件得到简化,可一起收集32路不同的信号,对信号进行实时、快速处理。

1 体系组成及作业原理

体系硬件组成如图1所示。32路采样的模仿信号分为相互独立的两个通道输入,每个通道接纳16路信号,由两个相互独立的8路模仿开关操控。这样给体系数据的获取供应了比较大的自由度,可根据实际需求完成不同的操控组合。

每个通道输入的模仿信号送入一个A/D转化器,进行独立数据处理,并将数据缓存入不同的FIFO SRAM地址空间。4组8路数据的存储和传输相互独立,这样使得数据收集速度得到进步。

体系使用了CPLD技能。在CPLD中心操控逻辑的协调下,重新组织数据包,经过PCI数据总线将数据传送到计算机,完成高速实时的数据收集和处理。

2 体系硬件规划

整个体系的硬件分为数据输入模块、A/D转化模块、数据缓冲存储模块、PCI接口模块及CPLD操控模块五大部分。

2.1 数据输入模块

数据输入模块首要功用是在CPLD操控下进行收集输入通道的实时切换,完成不同模仿信号的收集。首要是由MAX4781和MAX4783组成的组合开关[9]。MAX4781为八选一高速模仿开关,MAX4783为单刀双掷开关。开关典型作业电压为+3V,导通电阻0.7Ω,接通时刻11ns,关断时刻4ns,输出漏电流0.002nA。每一通道由两片并联的MAX4781和MAX4783级联组成,可一起收集16路模仿信号。

2.2 A/D转化模块

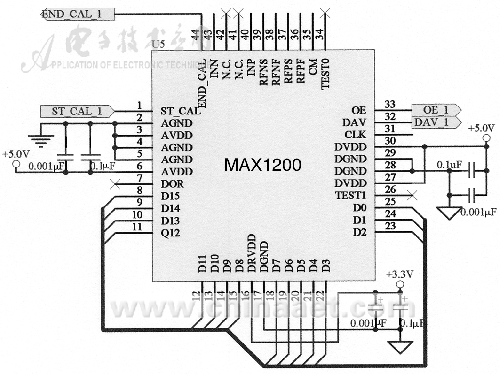

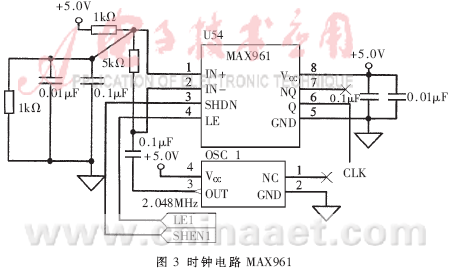

由数据输入模块输出的模仿信号送入A/D转化模块进行模数转化,得到准确的数字信号。该规划中A/D转化器选用MAX1200[5],如图2所示。MAX1200具有单通道全差分输入,16位精度,1Ms/s转化速率,流水线结构,带有数字差错校对和自校对功用。其转化速率由2.048MHz的外接精准时钟信号以及时钟发生电路MAX961决议,如图3所示。


MAX1200经过外接MAX4108转化电路,将单端输入信号转化成差分输入信号,使得输入信号电平扩展一倍,信号处理才能与抗搅扰才能得到增强,如图4所示。

MAX1200的基准电压由4.096V基准电压模块MAX6341及MAX410构成的高精度低漂移的差分电路参阅电压驱动模块供应,供应了较高的模数转化准确度和稳定性。

2.3 数据缓冲存储模块

体系规划中选用片上缓冲存储技能,用存储器寄存A/D转化输出的很多数据。缓存芯片选用65536×16bit容量的FIFO SRAM IDT72V19160。该双口存储器受CPLD操控,一方面获取A/D转化输出的数字信号;另一方面,其存储数据又能够按计算机的要求被读出。该缓存芯片的存储状况能够由外部命令经过标志位改动,能够将存储空间划分红高、低不同的区域,别离存、取不同数据,这样可有用地使用硬件资源,完成数据组无搅扰收集缓存。一起,体系学习虫孔寻径和位移寄存器的基本思路,选用支撑优先级FIFO排队的优先级先进先出行列PFQ(Priority FIFO Queue)[6],充分使用高速本地总线,能够有用处理信号传输阻塞问题,完成高速数据传输,降低了延时,进步了带宽使用率。

2.4 PCI接口模块

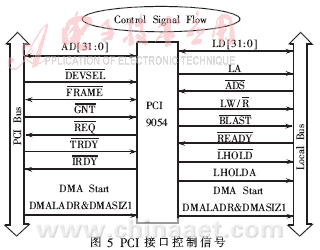

鉴于本数据收集体系收集的数据量大,在把获取的数据传输给计算机进行剖析处理时,使用了先进的高速PCI接口技能[3-4],以32位133MB/s的速率运转。将PCI9054 MODE0与MODE1的作业形式设置为C 形式,即数据和地址别离都为32位;收集体系的本地数据与本地地址操作选用非分时复用组态,LA0~LA31为本地地址,LD0~LD31为本地数据;体系与计算机接口的数据和地址选用分时复用形式,32位宽AD0~AD31。存储PCI9054 装备信息的EEPROM选用93CS56芯片。PCI接口的逻辑信号流如图5 所示。

2.5 CPLD操控模块

CPLD是现代电子技能领域中的一门全新技能,它供应了根据计算机和电子技能的大规模数字电路规划办法。CPLD具有强壮的逻辑功用,能够进步体系集成度,简化体系规划。新一代的CPLD不仅在速度上能满意高速数字信号处理的要求,并且可编程资源也大大添加,具有在线可编程功用,使体系规划的灵敏性和体系适用性得到很大的提高。因而,本数据收集体系选用了Altera公司的EPM3256ATC144-7芯片。该芯片具有256个宏单元,最多可供应158个I/O口。

本规划逻辑操控[7]首要分为四个部分:(1)对输入通道开关的使能与通道选通操控以及切换;(2)对A/D转化芯片的使能、数据转化及自校对的操控;(3)对缓冲存储芯片SRAM的读写状况及其存储标志位的操控;(4)对PCI本地对话的操控,包含本地地址的挑选、数据包的拼装、通讯握手信号、突发传送与DMA传送操控。

CPLD的使用简化了体系的硬件逻辑操控电路规划,使用VHDL编程完成了体系的操控与数据的开始处理,缩短了体系的开发周期。CPLD端口还供应了更多的扩展功用。可见,无论是硬件结构仍是软件程序,该体系都具有可晋级的特色。

高速实时数据收集体系依照工业要求规划,选用了高速的A/D转化器MAX1200和双通道并行结构,完成了高速、大容量、高精度的数据收集和处理。该规划还使用了片上大容量优先级FIFO SRAM缓存技能,处理了数据收集量与短时传输速率之间或许呈现的对立;不同数据存储于不同存储空间,大大进步了快速数据收集才能和体系的数据吞吐量。运用了CPLD和PCI接口技能,极大地简化了硬件电路,经过设置不同的软件程序参数能够构成不同的工业处理方案。因而,在开发周期较短或对体系灵敏性要求较高的工业现场,本规划是一种比较抱负的数据收集体系。
