本文将针对《单个低压差(LDO)稳压器与ADC电源接口》中给出的比如做进一步评论。该例运用较少的LDO，兼并了ADC的电源轨，一起运用铁氧体磁珠坚持阻隔。到目前为止，还有别的一个非常重要的事项，就是恰当的电源去耦。之前重视的重点是在较高层次上，现在看看哪些拓扑结构能够用于ADC电源。
先回到之前《单个低压差(LDO)稳压器与ADC电源接口》中的比如，并加上去耦。去耦电容(图1顶用n个电容表明)的尺度和值取决于多个要素，如电源电压、作业频率、ADC功耗、LDO特性等。 有许多事项需求考虑，但就本评论而言，假定现已选好恰当的去耦电容。请必须留意，杰出的规划规程是将电源输入恰当地去耦至ADC。
图1 . 选用单个LDO驱动多个ADC电源输入 (正确去耦)
许多状况下，体系可供给高电压电源，但ADC需求较低的电源电压。当今许多ADC选用1.8V电源电压，而许多体系供给6V或12V等高电源电压(某些状况下乃至更高)。考虑这样一个比如：体系供给6V电源电压，ADC需求1.8V电源输入。 就本评论而言，主要是重视ADC的模仿电源、数字电源和驱动器电源输入。输入缓冲器电源常常是3.3V之类的较高电压，但不是高电流电源输入，因而从6V降至3.3V可运用单个LDO完成。

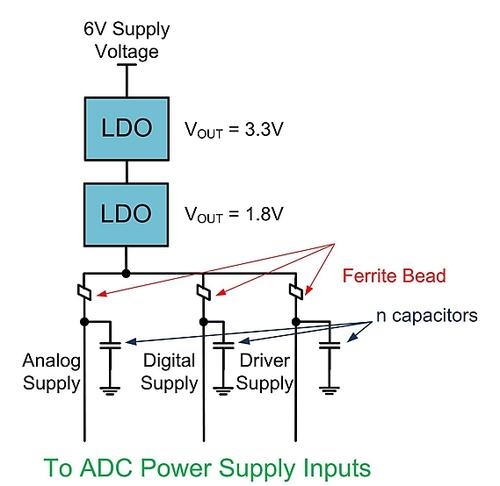

图2. 至ADC电源输入
下降高输入电压以便用于ADC的低电源电压输入
这里是一个选用14位250MSPS双通道AD9250的比如。 AD9250数据手册给出的典型总功耗为711mW。 此ADC有三个电源输入，分别是模仿电源(AVDD)、数字电源(DVDD)和驱动器电源(DRVDD)。运用图1所示的拓扑结构核算功耗和结温。关于本例，能够运用两个ADP1741 LDO，一个供给3.3V输出，一个供给1.8V输出，然后得到所需的电源电压，如图1所示。
首要核算AD9250耗费的总电流。 将其三个电源的电流需求相加，便得到AD9250的总电流需求：255mA (IAVDD) + 140mA (IDRVDD + IDVDD) = 395mA。 先看ADP1741从6V电源输入发生3.3V电压的状况。 这种状况下，ADP1741的功耗为(6V – 3.3V) x 395mA = 1.067W。 这意味着，最大结温Tj将等于TA + Pd x Θja = 85oC + 1.067W x 42oC/W = 129.79oC，小于ADP1741的最大额定结温150oC。
这是供电轨上两个压降中较大的一个，因而，第二个ADP1741也不存在问题，让我们经过核算证明。 第二个ADP1741与第一个ADP1741相同，因而电流需求也是395mA。 第二个ADP1741的压降为3.3V – 1.8V = 1.5V。 核算功耗，得到(3.3V – 1.8V) x 395mA = 0.5925W。 现在核算最大结温：85oC + 0.5925W x 42oC/W = 109.89oC，相同小于ADP1741的最大额定结温。 假定现已正确挑选铁氧体磁珠和去耦%&&&&&%，那么该ADC就有了切实可行的电源。
