LT4356-1浪涌抑制器、过压和过流维护参数介绍及中文PDF下载

LT4356-1LT4356-2相关信息来自ADI官网,具体参数以官网公布为准,LT4356-1LT

LT4356-1
LT4356-2相关信息来自ADI官网,详细参数以官网发布为准,LT4356-1
LT4356-2供给信息可在查IC网查找相关供给商。

产品概况

LT4356 浪涌抑制器可维护负载不受高电压瞬态的影响。它可在过压事情(例如轿车负载突降)期间通过操控外部 N 通道 MOSFET 来调理输出。输出将被限制为安全值,然后答应负载继续正常运转。LT4356 还可监控 VCC 和 SNS 引脚之间的电压降,以避免发生过流毛病。内部放大器可将电流检测电压限制为 50 mV。在任一毛病条件下,将会依据 MOSFET 应力按份额反向发动计时器。假如计时器停止,FLT 引脚将会拉低以正告行将关断。假如该情况继续存在,则会封闭 MOSFET。通过一段冷却期后,GATE 引脚将会上拉,从头接通 MOSFET。

该辅佐放大器可用作电压检测比较器或用于驱动外部 PNP 调整管的线性稳压器操控器。

能够运用背靠背 FET 来替代肖特基二极管以完成反向输入维护,然后减小电压降和功率丢失。关断引脚可在关断期间将 LT4356-1 的静态电流下降至 7 µA 以下。LT4356-2 与 LT4356-1 的不同之处在于,在关断期间,它可将静态电流下降至 60 µA 并使辅佐放大器坚持带电,用作欠压确定或一直敞开的稳压器。

LT4356-1

LT4356MP-1

LT4356-2

LT4356MP-2

LT4356-3

LT4356MP-3

低关断电流 7 uA 60 uA 7 uA
处于关断状况的辅佐放大器 封闭 一直通电 封闭
毛病重试 重试 重试 闩锁
封装 DFN-12、MS-10、SO-16 DFN-12、SO-16 DFN-12、MS-10、SO-16
温度等级 C、I、H、MP C、I、H、MP C、I、H、MP

使用

  • 轿车/航空电子设备浪涌维护
  • 热交换/带电刺进
  • 电池供电系统的高端开关
  • 实质安全使用

优势和特色

  • 可阻挠高电压浪涌
  • 可调输出钳位电压
  • 过流维护
  • 宽工作范围:4 V 至 80 V
  • 反向输入维护高达 –60 V
  • 7 µA 低关断电流 (LT4356-1)
  • 适用于电平检测比较器或线性稳压器操控器的辅佐放大器 (LT4356-2)

LT4356-1

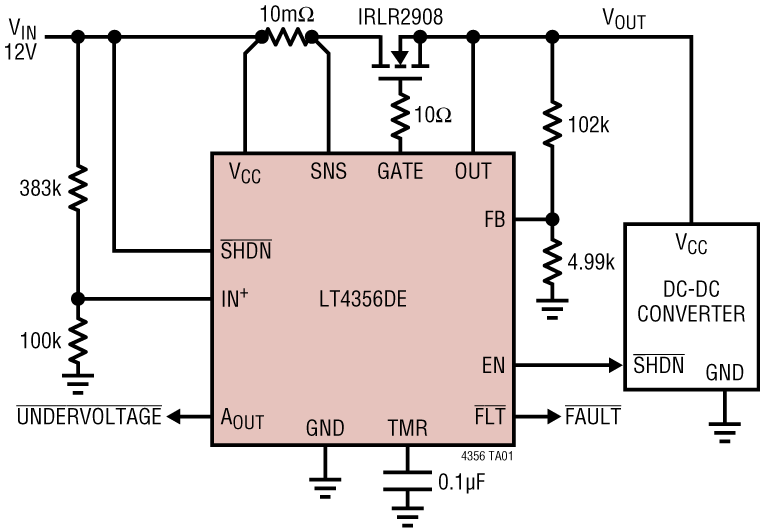

LT4356-2电路图

LT4356-1<br data-recalc-dims=LT4356-2″>

LT4356-1
LT4356-2中文PDF下载地址

LT4356-1
LT4356-2下载链接地址:https://www.analog.com/media/en/technical-documentation/data-sheets/LT4356-1-4356-2.pdf
